チェーンでは よくある質問じゃな。

継手（つぎて）とかJL（ジョイントリンク）、またはCL（コネクティングリンク）なんて

呼ばれている部品の事じゃ。

それでは、まずはチェーンのつなぎ方から説明を始めるとしよう。



自転車にはチェーンが輪っかでついておるじゃろう。

あれと同じ原理で工業用チェーンも輪にして使うのが一般的じゃ。

チェーンも最初から輪っかになっておれば便利かもしれんが、長いチェーンに

なると機械に取り付けるのが大変になるので、チェーンは通常切り離された

輪っかになっていない状態で納品されるのが一般的じゃ。

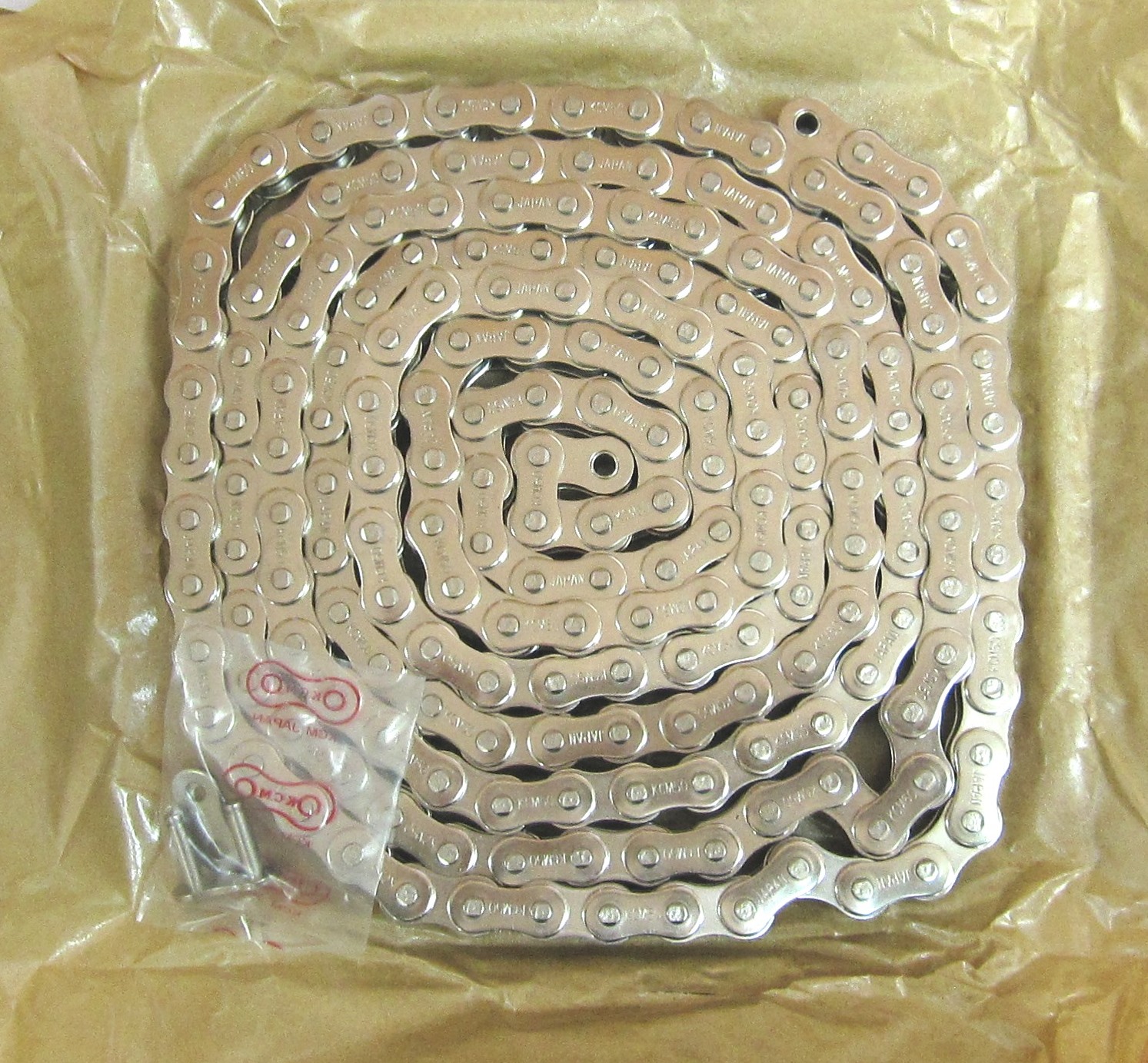

こんな感じで、さながら蛇がとぐろを巻いているようなイメージじゃな。

（標準ﾛｰﾗﾁｪｰﾝ梱包画像）

このチェーンを機械に取り付ける際 登場するのが継手（つぎて）と呼ばれる部品じゃ。

継手（つぎて）には大きく分けて２種類あるので、今からはKANAの呼び名で

継手（つぎて）の説明を始めるぞ。

JL　：　ジョイントリンク	OL　：　オフセットリンク

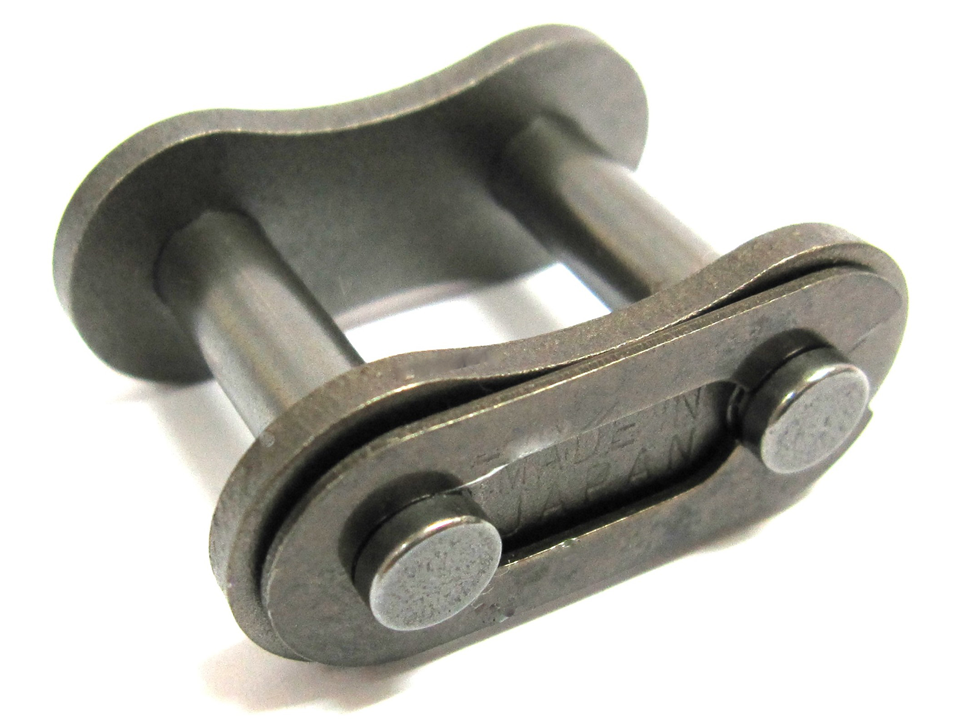

JL＝ジョイントリンクはチェーンを購入した際、必ず1つ付いてくる部品の事じゃ。

” 必ず付いてくる ” という言葉で察しの良い人は気付いたかもしれんが、

JL（ジョイントリンク） は チェーンを輪にしてつなげる際、必ず必要になる部品じゃな。

ちなみに種類にはこんなものがあるぞ。

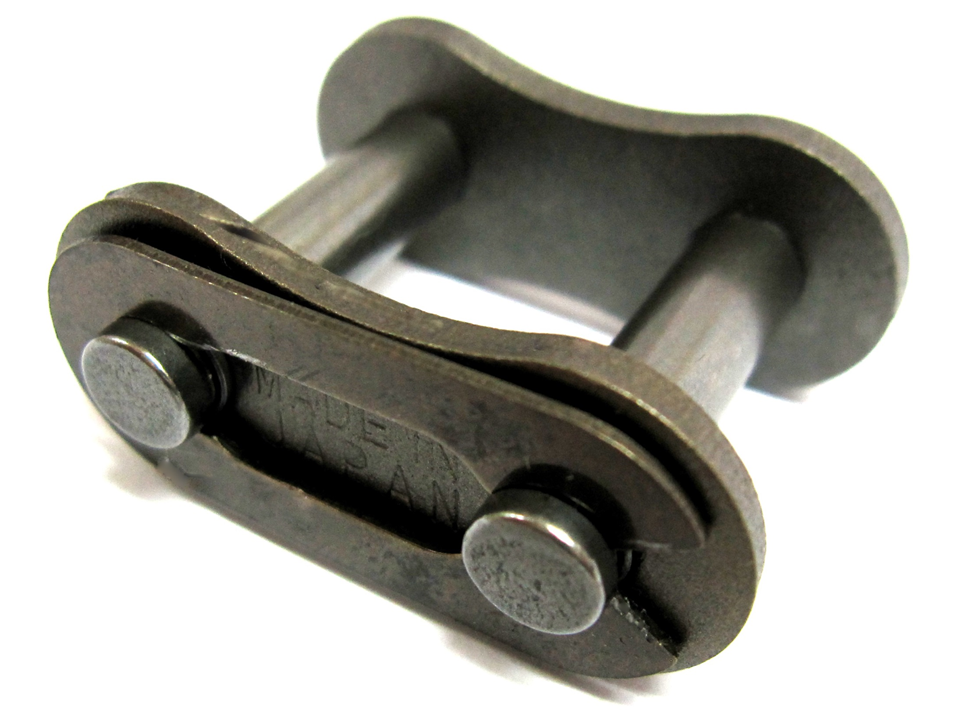

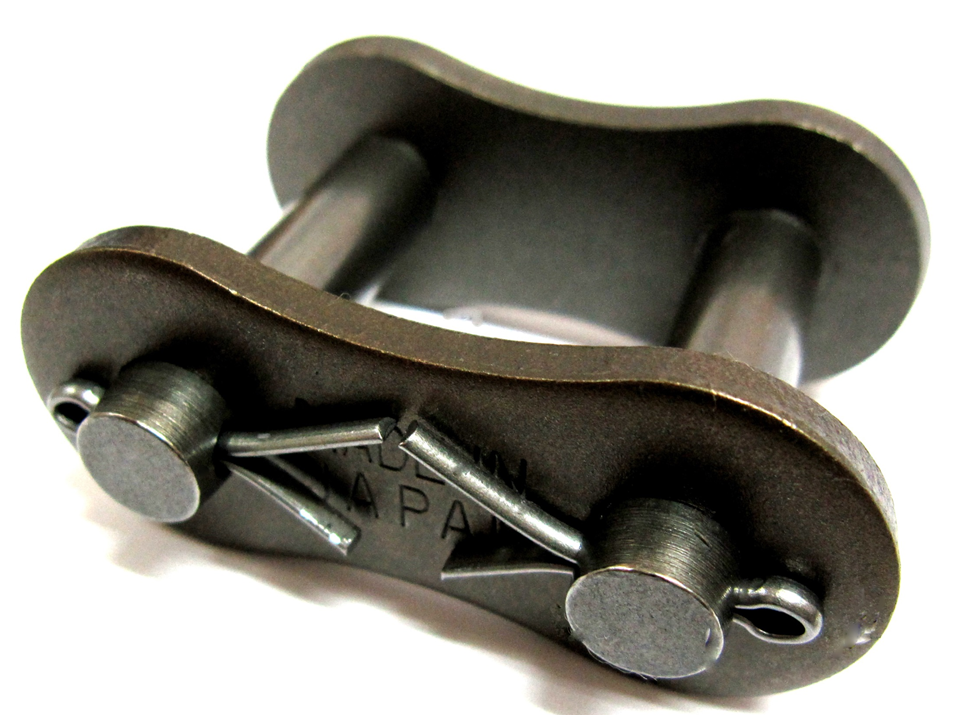

クリップ形　ジョイントリンク	ワリピン形　ジョイントリンク

クリップとワリピンというのは、チェーンの大きさによって変わっており、

寸法の小さなチェーンはクリップ形となっており、大きなチェーンはワリピン形に

なっておる。

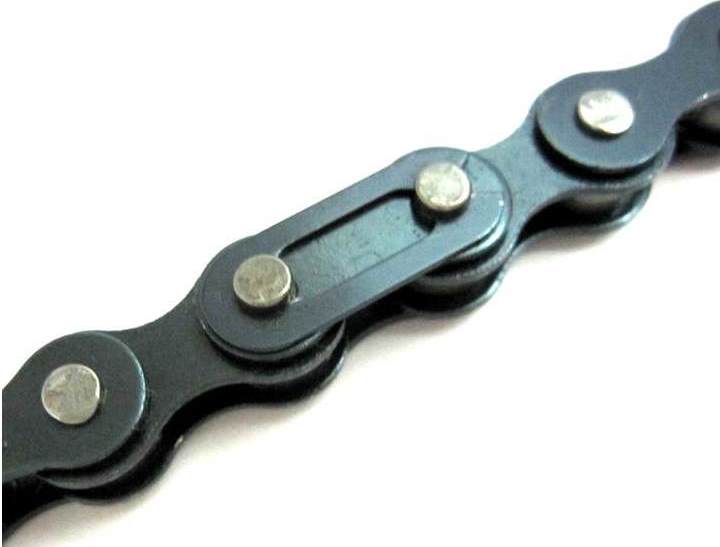

ちなみに、ジョイントリンクを使用してチェーンをつないでみるとこんな感じになるぞ。

（ｼﾞｮｲﾝﾄﾘﾝｸ使用 画像）

つぎにOL（オフセットリンク）じゃが、JL（ジョイントリンク）とは形状が大きく違う事に

気付いたことじゃろう。

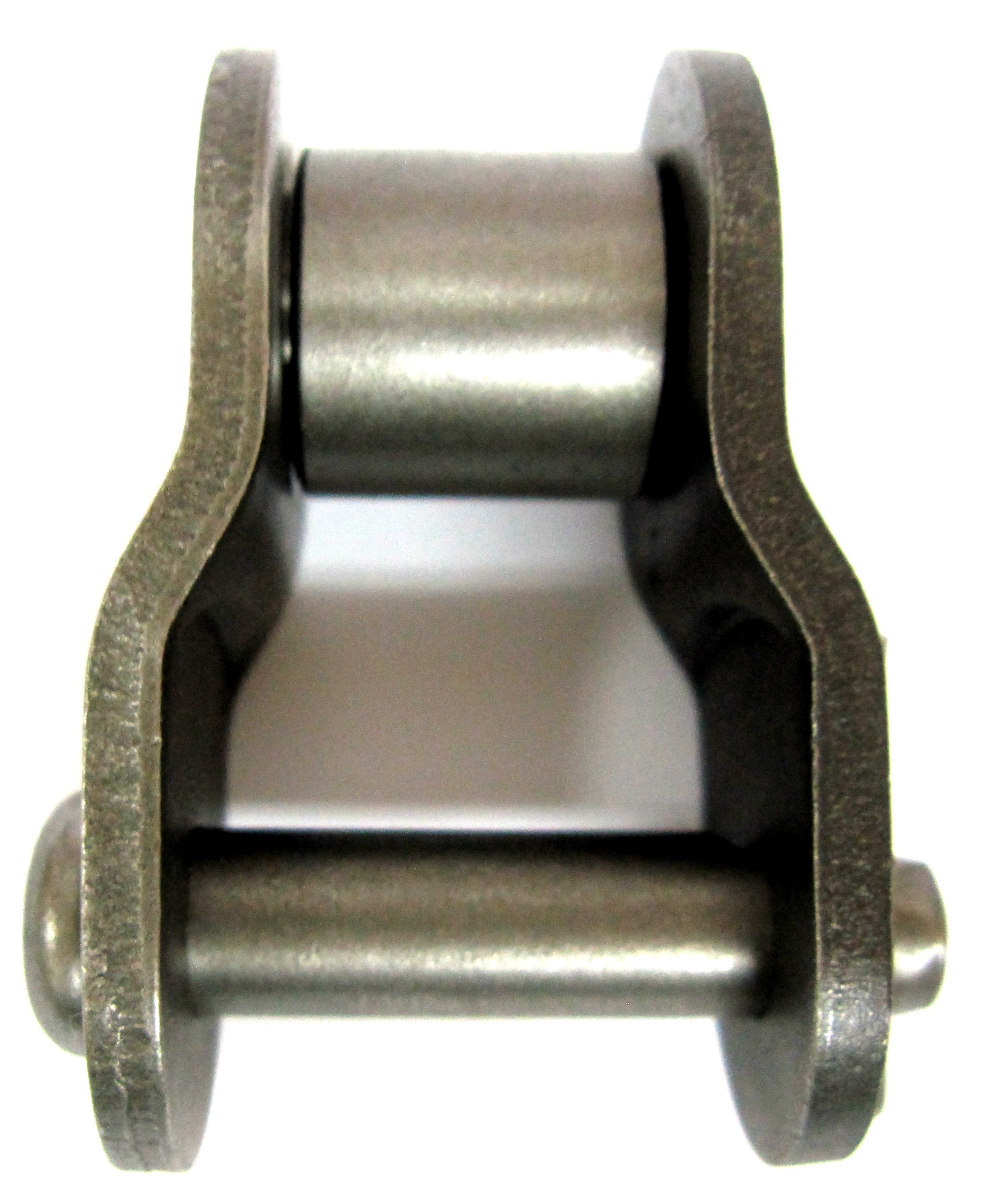

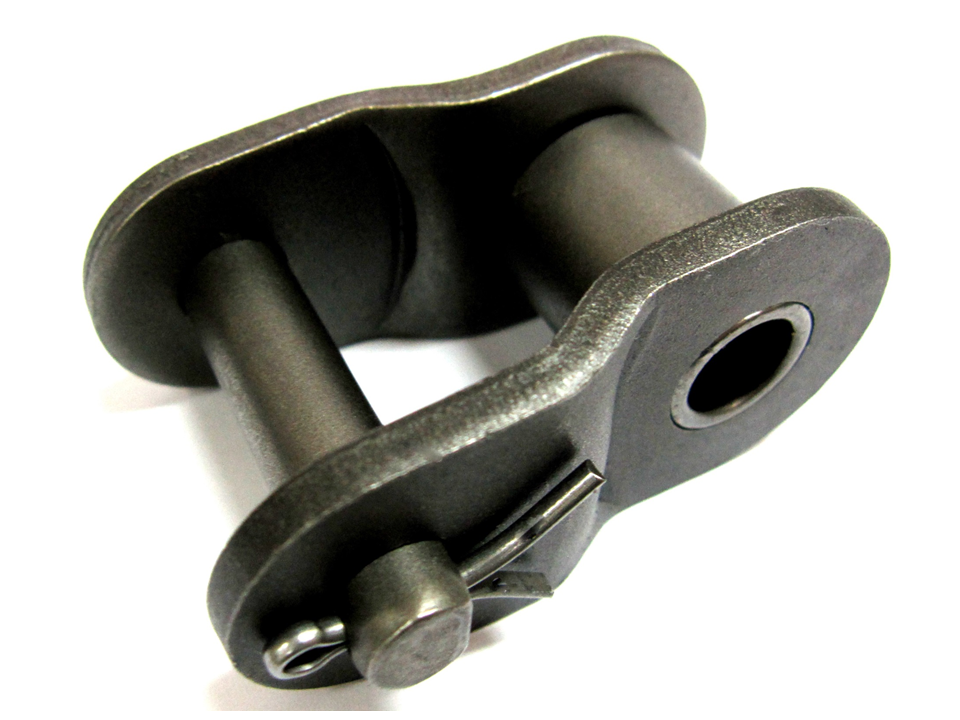

（ｵﾌｾｯﾄﾘﾝｸ）

これはJL（ジョイントリンク）の半分の長さだけ足したい時に使用する補助部品じゃ。

JLを1としたら、OLは0.5（半分）の長さで、チェーンを輪にした際ちょっとだけ長さを

伸ばしたい時に使用する部品じゃな。

だからOL（オフセットリンク）は単体でチェーンに取り付けても輪にする事は出来ず、

必ずJL（ジョイントリンク）と一対で使用しないと利用できない部品になっておる。

地域によってはOL（オフセットリンク）という呼び名ではなく、JL（ジョイントリンク）の

半分の長さなので半駒（ハンコマ）なんて呼んだりもするぞ。



チェーンには沢山の種類があり形状も様々に違っておるが、輪にする際は

必ず JL（ジョイントリンク） または OL（オフセットリンク） を使用する。

チェーン自身はいろんな形状が存在するのに、不思議なことじゃな。



チェーンの継手（つぎて）について、わかったKANA（カナ）？
